Fitness Tracker
Un dispozitiv portabil de monitorizare a activității fizice care afișează în timp real pașii și pulsul utilizatorului, oferind notificări și conectivitate Bluetooth pentru o experiență de fitness completă.
Author: Ștefan-Alexandru Mihăilă
GitHub Project Link: https://github.com/UPB-PMRust-Students/proiect-MihailaStefanAlexandru
Description
Proiectul propus constă într-un dispozitiv de monitorizare a activității fizice, care urmărește în timp real numărul de pași efectuați pe parcursul unei zile și pulsul utilizatorului. Informațiile colectate sunt afișate atât pe un ecran integrat, cât și pe telefon, prin intermediul unei conexiuni Bluetooth (sau WI-FI). În plus, trackerul poate emite notificări după un anumit interval de inactivitate, încurajând utilizatorul să continue activitatea fizică.
Motivation
Motivația principală a proiectului a fost promovarea unui stil de viață sănătos, într-un context în care sedentarismul devine tot mai frecvent.
-
Monitorizarea pașilor și a pulsului contribuie direct la conștientizarea nivelului de activitate fizică și încurajează mișcarea zilnică, aspect esențial pentru menținerea unei bune condiții fizice.
-
Pornind de la această idee, am considerat că proiectul reprezintă o bază solidă pentru extindere ulterioară, prin adăugarea unor funcționalități precum monitorizarea somnului, urmărirea traseului cu GPS sau integrarea cu aplicații mobile dedicate sănătății.
-
De asemenea, proiectul reflectă o motivație personală, prin integrarea unui mecanism de feedback activ: funcția de notificare bazată pe perioade de inactivitate acționează ca un antrenor digital, reamintind utilizatorului să rămână activ pe parcursul zilei.
Architecture
Log
Week 28 April - 4 May
Crearea paginii proiectului pe gitlab. Crearea paginii proiectului pe github. Începerea scrierii documentației pentru proiect. Începerea achiziționării componetelor pentru proiect.
Week 5 - 18 May

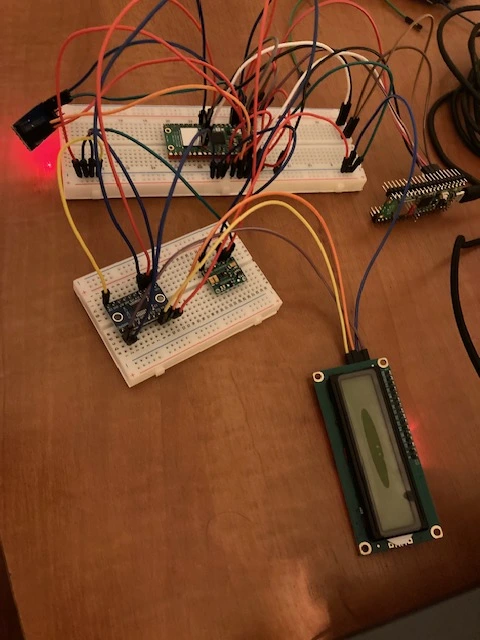

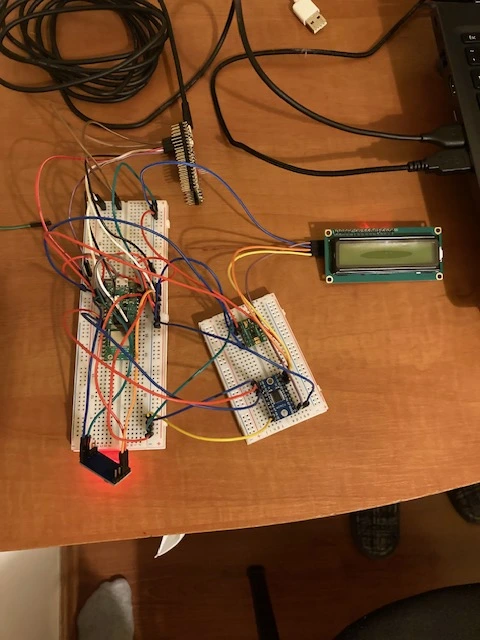

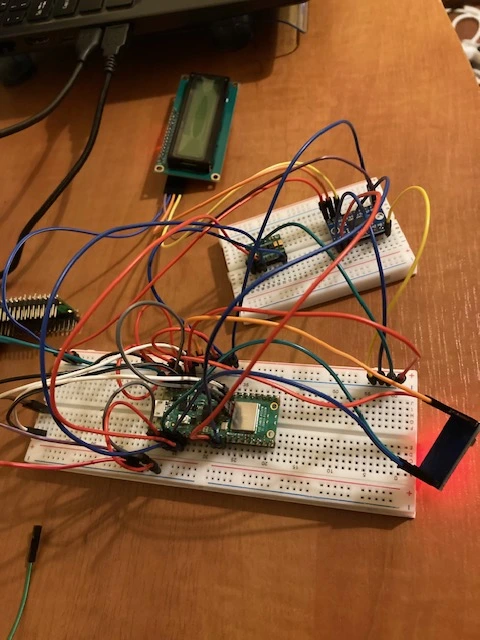

Schimbarea platformei de pe gitlab pe github. Am adăugat informații suplimentare pentru documentație în ceea ce privește hardware-ul. Am adăugat schema creată în Kicad și poze cu proiectul. De asemenea am completat componentele noi cumpărate la BOM.
Am verificat funcționalitatea hardware prin folosirea unei scanări I2C pentru fiecare dispozitiv. Am încărcat pe github classroom la pagina de proiect o parte din fișierele folosite, precum și codul scris și am completat o parte din README.
Am verificat functționalitatea hardware prin folosirea unei scanări I2C pentru fiecare dispozitiv. Am încărcat pe github classroom la pagina de proiect o parte din fișierele folosite, precum și codul scris și am completat o parte din README.
Week 19 - 26 May
Am definitivat partea de Software a proiectului. Am reușit să afișez numărul de pași și pulsul pe ecranul LCD. Am reușit să creez și o conexiune prin wi-fi astfel încât să creez un site în care să fie afișate aceleași informații ca pe ecranul LCD și să se actualizeze la intervale regulate de timp.
Hardware
Componentele folosite pentru proiect sunt 2 microcontrollere Raspberry Pi Pico 2W, un ecran LCD 1602 cu suport pentru I2C și SPI, un modul accelerometru cu 3 axe ADXL345 și un pulsometru MAX30100.
A fost necesar de un microcontroller Raspberry Pi Pico 2W pentru funcționalitatea de bluetooth (sau wi-fi) și este nevoie de două piese pentru a folosi una din ele pe post de debugger și pentru a folosi bibliotecile software prezentate în cadrul laboratoarelor.
Ecranul LCD a fost ales pentru suportul I2C cu ajutorul căruia se va face comunicarea cu microcontroller-ul.
Modulul de accelerometru a fost ales pentru a îndeplini funcționalitatea de a număra pașii efectuați.
Pulsometrul a fost ales pentru a putea măsura pulsul unei persoane.
Schematics
Bill of Materials
| Device | Usage | Price |
|---|---|---|
| 2* Raspberry Pi Pico 2W | The microcontroller | 79,32 RON |
| LCD 1602 cu Interfata I2C si Backlight Galben-Verde | The display screen | 14,99 RON |
| ADXL345 digital 3-axis accelerometer | The accelerometer | 12,99 RON |
| 3* Convertor de Niveluri Logice Bidirecțional pe 8 Biți TXS0108E | The logic shift convertor for the LCD display | 6,49 RON |
| Modul Senzor Puls MAX30100 | The pulsometer | 24,99 RON |
Software
| Library | Description | Usage |
|---|---|---|
| embassy-rs | framework for embedded aplications for rust | Used for efficient multitasking in embedded systems |
| probe-rs | embedded debugging and target interaction toolkit | Used to program and debug microcontrollers via a debug probe |
| rp235x_hal | implementation of the embedded-hal traits for the RP235x microcontrollers | Used for features regarding implemtation of defmt and i2c-write-iter |
| cyw43 | Wi-fi support in Rust | Used for supporting wi-fi (chip BCM43439) |
| micromath | Mathematic functions for microcontrollers | Used in some formulas especially for counting the steps |
| i2c-character-display | Api for using the LCD using I2C | Used for displaying the number of steps and heart rate |
